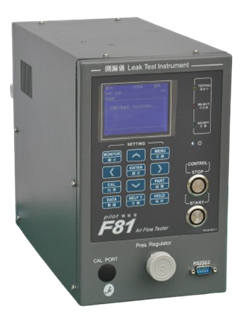

F81-流量式洩漏測試儀
產品說明
- 可存儲及瀏覽超過5、000組測試數據
- 16組測試參數記憶切換,可由PLC/PC命名11位字母或數字
- 彩色3.5”LCD顯示屏、320x240解像度RS232輸出結果及壓力/流量值
- 自動連續測試功能
- 中英文介面切換
| 型號 | F81 | ||
| 測試方式 | 流量測試 | 顯示 | 3.5”LCD彩色顯示屏、320x240解像度 |
| 流量傳感器 | ±1% FS | 時間設置 | 0.1-999.9 sec （預充氣、充氣、測試、排氣、待機） |
| 直壓傳感器 | ±0.5% FS （All range） | 溫度/濕度 | 0-40℃、 35-80%RH、 無凝露 |
| 測試精度 | ±5% FS | 電源供應 | 85-240 VAC、 <50VA |
| 測試容積 | 6.0 ml | 外觀尺寸 | W170mm x H280 mm x D305 mm |
| 驅動氣源壓力 | 0.4-0.6 MPa | 重量 | ~7.0kg |
| F81流量式洩漏測試儀產品規格 |
＜１＞壓力範圍
| 符號 | 內容 |
| Ｖ | -100~ -3 kPa* |
| SL | 2-15 kPa |
| L | 3-100 kPa* |
| M | 10-500 kPa* |
| M1 | 10-700 kPa |
| H | 20-900 kPa* |
| H1 | 50-1500 kPa |
＜２＞差壓傳感器範圍
| 符號 | 內容 | 符號 | 內容 |
| 1 | 0-10 sccm | 8 | 0-2000 sccm |
| 2 | 0-20 sccm | 9 | 0-5000 sccm |
| 3 | 0-50 sccm | A | 0-10 L/min |
| 4 | 0-100 sccm | B | 0-20 L/min |
| 5 | 0-200 sccm | C | 0-50 L/min |
| 6 | 0-500 sccm | D | 0-1000 L/min |
| 7 | 0-1000 sccm | E | 0-2000 L/min |
＜３＞減壓閥類型
| 符號 | 內容 |
| M | 機械減壓閥 |
| E | 電控減壓閥 |
＜4＞閥板類型
| 符號 | 內容 |
| S | 標準閥板 |
| N | 小容積閥板 |
| F | 大通徑閥板 |
＜5＞其他選購品
| 符號 | 內容 |
| V50 | 50cc標準罐 |
| V100 | 100cc標準罐 |
| C | 外控電纜線 （1.5米） |
| LS | 洩漏標準 （漏孔） |
| RM | 外控開關盒 （1.5米） |
| EC | 外部校準組件 |

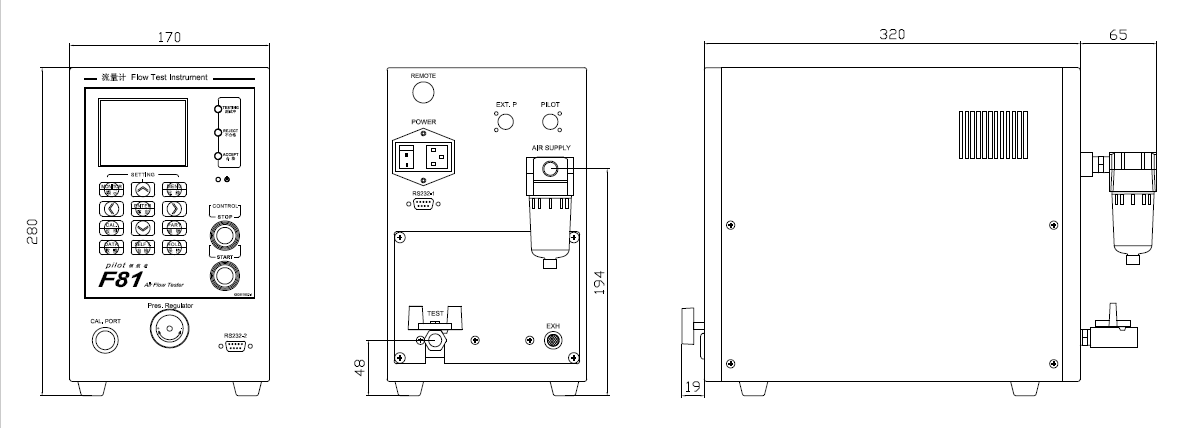

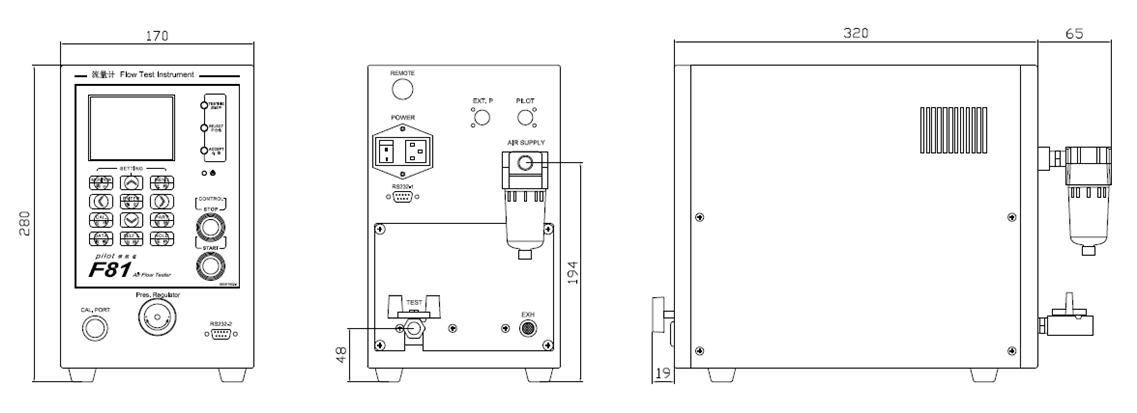

| 外型尺寸 |
我們致力為您提供高質素的銷售服務、 不斷改進客戶的體驗。

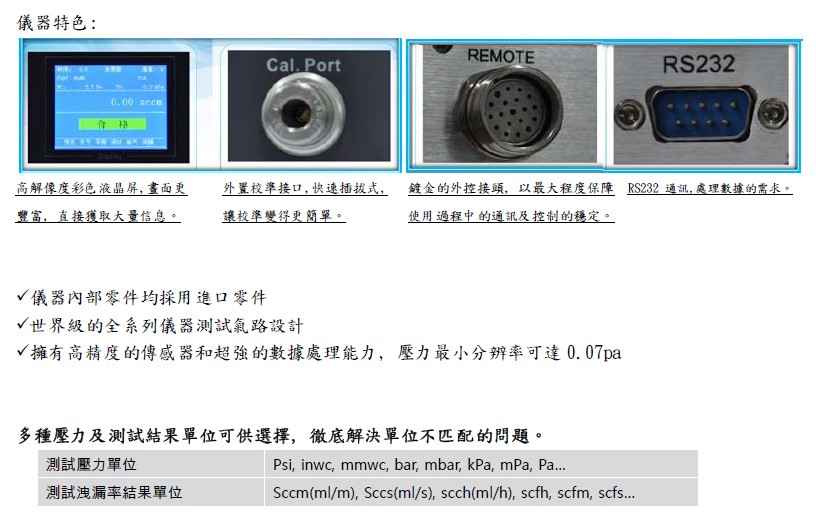

| 儀器特色 |
 |
 |
 |
 |
|||
| 高解像度彩色液晶屏，畫面更豐富， 直接獲取大量信息。 | 外置校準接口，快速插拔式，讓校準變得更簡單。 | 鍍金的外控接頭，以最大程度保障使用過程中的通訊及控制的穩定。 | RS232 通訊，處理數據的需求。 |
- 儀器內部零件均採用進口零件
- 世界級的全系列儀器測試氣路設計
- 擁有高精度的傳感器和超強的數據處理能力、 壓力最小分辨率可達0.07pa
多種壓力及測試結果單位可供選擇、 徹底解決單位不匹配的問題。
| 測試壓力單位 | Psi、 inwc、 mmwc、 bar、 mbar、 kPa、 mPa、 Pa… |
| 測試洩漏率結果單位 | Sccm（ml/m）、 Sccm（ml/s）、 scch（ml/h）、 scfh、 scfm、 scfs… |
| 測試壓力損失結果單位 | Pa、 kPa、 psi、 bar、 mbar、 mPa、 pa/m、 pa/s… |
（除表格所示之單位外，亦可使用其他單位，只需於訂購時說明您所需的單位便可。）
