鋰電池應用-電解液測漏儀
產品說明
鋰電池質譜法漏液檢測
目前的電芯的氣密性(漏液)測試，通常採用兩種方法, 一個是VOC檢測法; 一個是氦質譜檢測法。
VOC測試法普遍的問題是測試結果很不穩定，對環境要求高，常常受到非電解液的VOC氣體干擾，導致誤判。
氦質譜檢測法, 要提前壓氦，又由於氦氣比較輕，在電解液中, 氦氣會升到產品上部，下部的空隙可能會測不到。
基於氣體分析儀的質譜儀器MSQ系列，完美的解決的這個問題！
通過對樣品氣體分子電離後，離子束經過品質分離器時，僅僅將有用的目標離子送入到檢測器中，這大大提高了抗干擾性能！
我們的質譜是分析氣體成分，意即1到100的質量數的物質，我一下全能測試出來，關心哪個就測試哪個，不關心的也可以不掃描，也可以間隔掃描……
儀器主要構成:

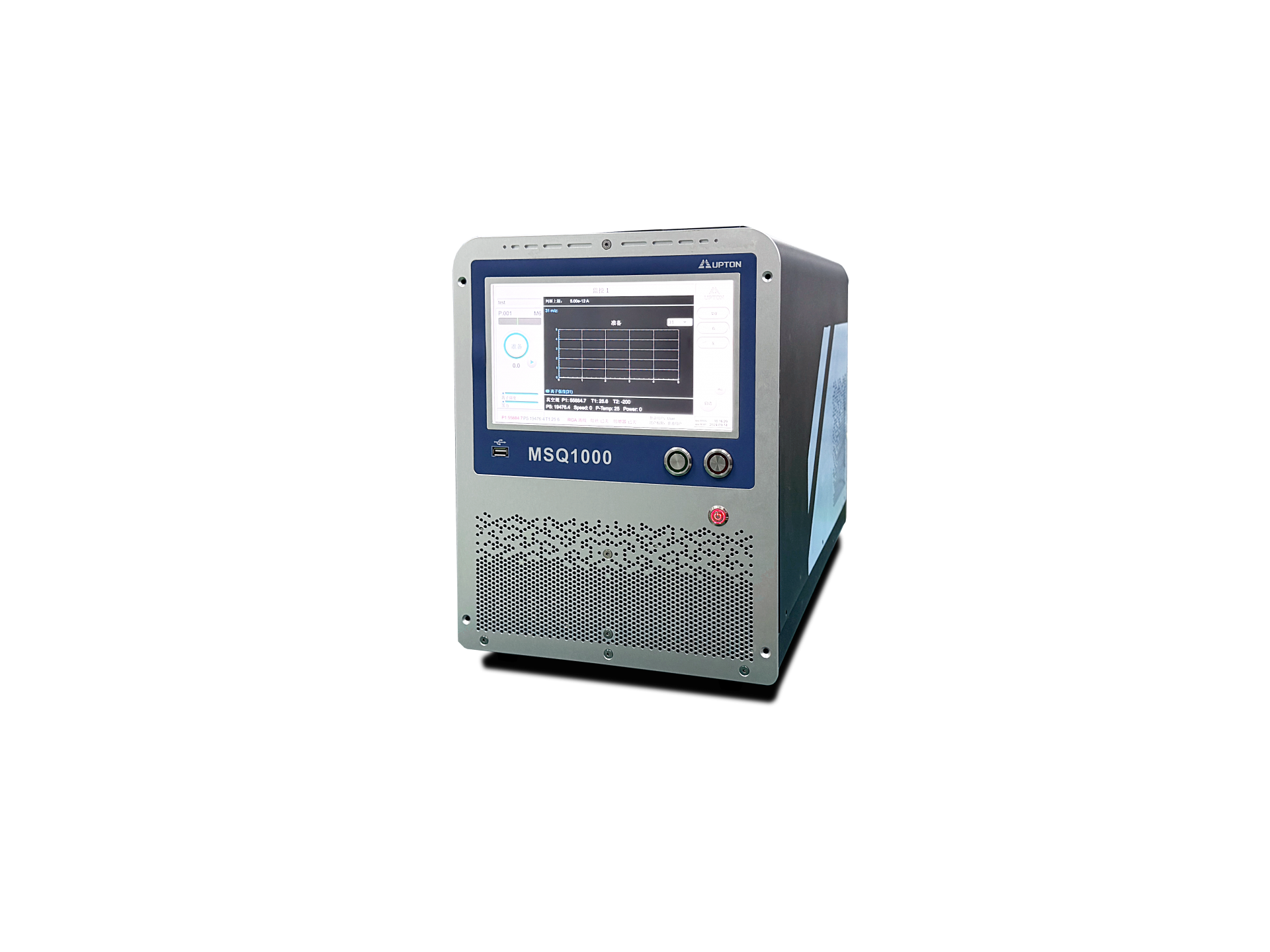

MSQ1000:
MSQ核心模組+取樣系統組成的標準儀器

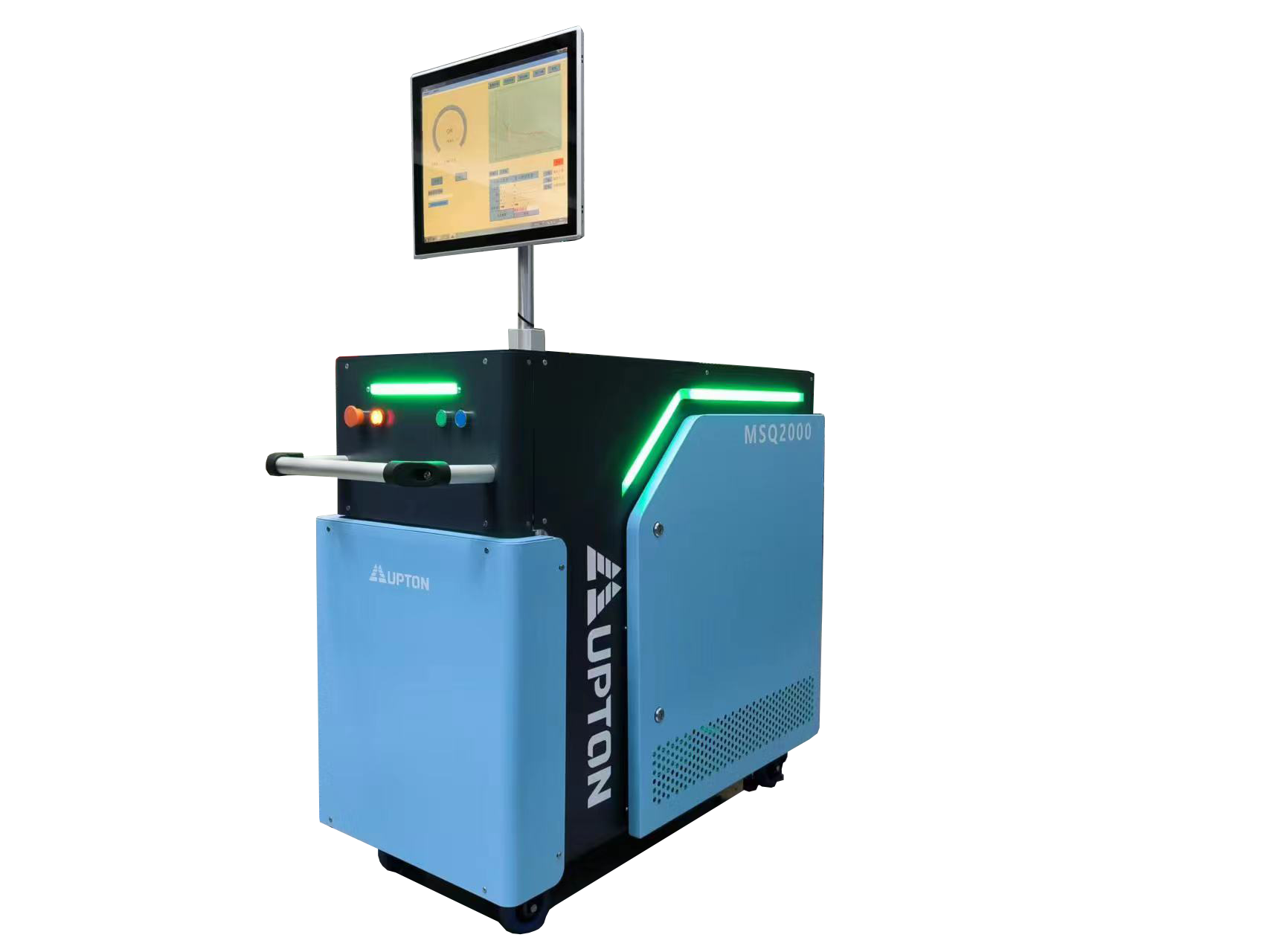

MSQ2000:
MSQ1000+外部取樣系統+前級泵+抽空泵+（空壓機）+可移動載具(客製化)組成的專用測試系統
| MSQ1000 | MSQ2000 |
| 電壓與功耗: AC220V /50W | 電壓與功耗: AC220V /50W |
 |
 |
| 外型尺寸:W820*D300*H420 | 外型尺寸:W1200*D600*H1500 |
| 核心 四極桿雙陰級質譜儀 | |
| 重量 50KG | 重量200KG |
| 檢測分辨率 1amu , 採樣速率 300ms/ point Max | |
| 可檢測質量數範圍 1~100amu | |
| 開機預熱時間 約300秒 | |
| 顯示單位: 離子強度、PPM、PPB、漏率(經標準漏孔校準後) | |
| 數據交互傳輸:USB2.0 、RS232、LAN / IO: Input 10 Output 8 | |
| 工作溫度 與濕度: 10~40oC 35~85%RH 無結露 | |

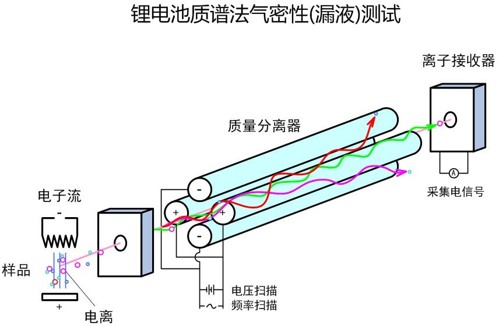

原理:

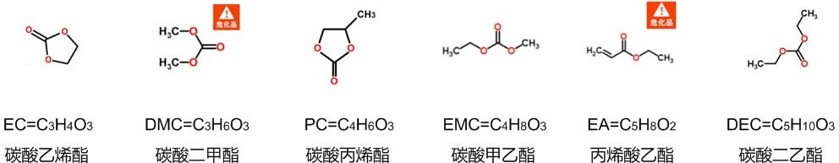

典型电解液成分

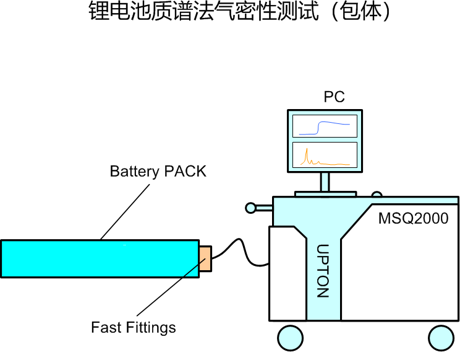

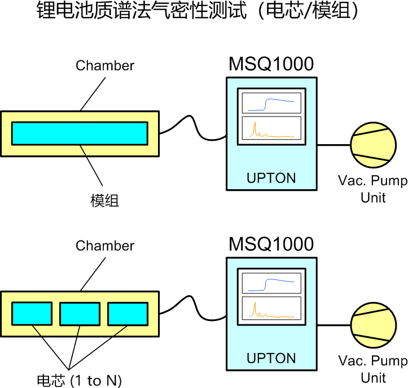

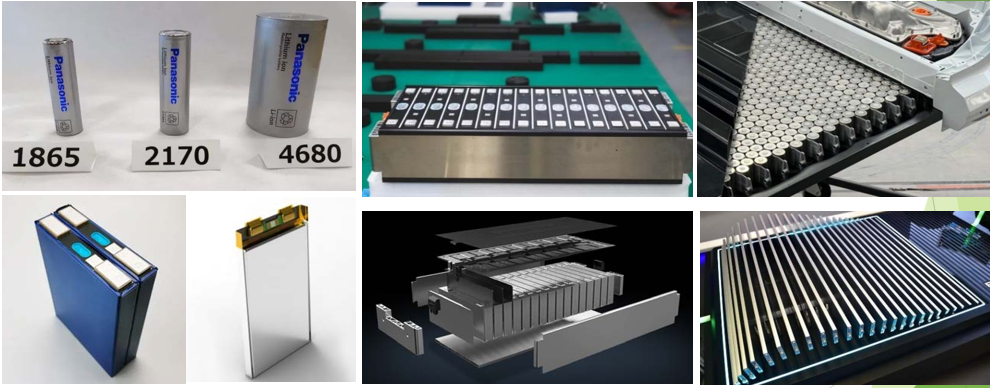

測試產品—電芯(軟包, 圓柱, 方殼), 模組, 電池包
